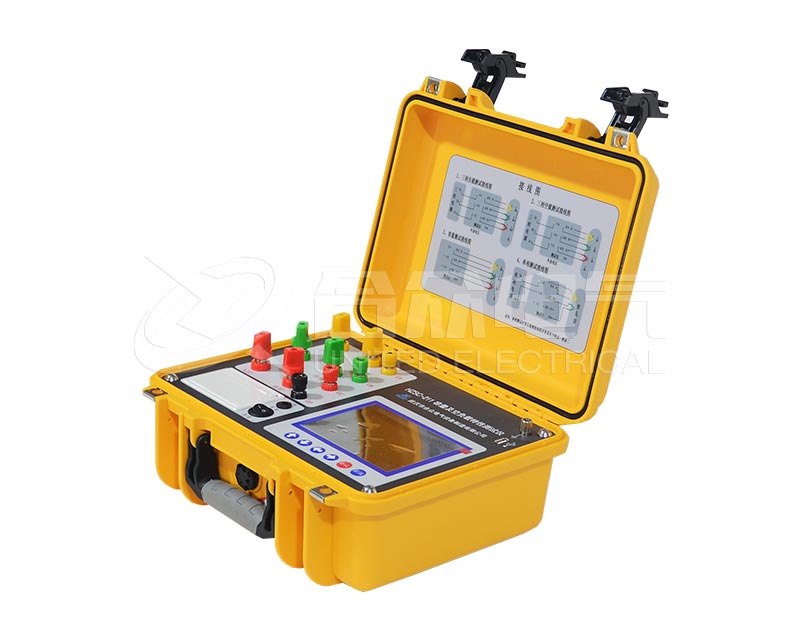

變壓器容量特性測試儀是一種集多種測試功能于一體的高性能便攜式儀器。它主要用于在不外接電源（停電）的情況下，現場快速、準確地測量配電變壓器的實際容量、空載損耗、負載損耗等關鍵參數，從而判斷變壓器的性能狀態、能效等級，并驗證其銘牌容量是否真實。

變壓器容量特性測試儀工作原理

儀器工作的核心原理是基于變壓器等效電路模型和低壓短路法。

容量判定原理：

在變壓器高壓側（或低壓側）施加一個較低的測試電壓，將低壓側短路。

測量此時的短路損耗 PkPk、短路電流 IkIk 等參數。

根據變壓器相似定律，負載損耗與額定電流的平方成正比。變壓器容量特性測試儀將實測數據與內置數據庫中各容量型號變壓器的典型阻抗參數進行比對計算，從而智能匹配出最接近的實際容量。

損耗測量原理：

空載損耗：從變壓器低壓側施加額定頻率的額定電壓，高壓側開路，直接測量輸入功率（即空載損耗）。

負載損耗：從變壓器高壓側施加額定頻率的額定電流（或降低的電流），低壓側短路，測量此時的輸入功率，并折算到額定條件下的負載損耗。

主要應用場景

電力行業

變壓器驗收：新購變壓器安裝前的性能驗收。

預防性試驗：定期檢測運行中變壓器的健康狀況。

用電檢查：稽查用戶變壓器是否存在“容虧”（實際容量小于銘牌）導致的偷漏電問題，或“容盈”導致的過載風險。

變壓器制造商：出廠試驗和質量控制。

檢修與運維單位：故障診斷、大修后試驗。

能效評估：為變壓器節能改造、淘汰高耗能設備提供數據依據。
