電纜故障探測技術

電纜故障采用的方法主要為低壓脈沖法和高壓閃絡法。

低壓脈沖法可測量電纜中出現的開路故障、相間或相對地低阻故障;高壓閃絡法可用于探測高阻故障。

低壓脈沖法測量原理是依據均勻傳輸線中波傳輸與反射的原理。將被測電纜看作是一均勻傳輸線，它每一點的特性阻抗是相等的，當從電纜一端發射低壓脈沖波時，由于故障點的阻抗發生了變化，電磁波傳播到該點處就發生折反射現象。

電纜故障精確定位技術

由于電纜線路不可能完全直線敷設，用電纜故障探測儀僅能對電纜故障的大致位置進行判斷，而不能確切給出電纜敷設后的準確故障點，所以電纜故障精確定位一分重要。

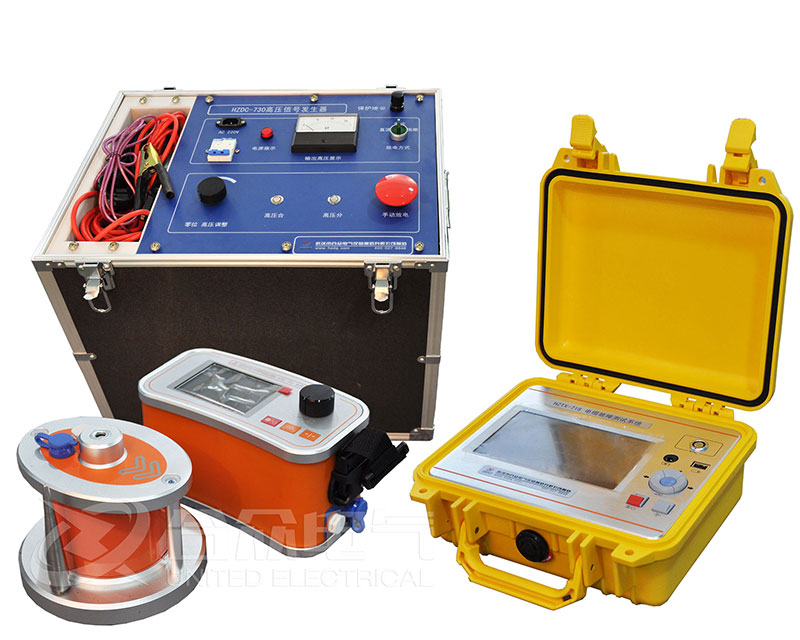

傳統的電纜故障定點方法是聽聲法。這種方法的特點是簡單易行，特別是放電聲較大的時候，還是比較理想的。然而，當故障點的直流電阻較小時，放電聲不太大，這時難以泰效?，F(xiàn)在較普遍使用的定點儀是將微弱的機械振動波首先轉換成電信號，由放大電路將這一電信號進行足夠的放大后，再通過耳機還原成聲音，然后通過人機的有機配合，準確地確定故障點的位置。

不同性質的電纜故障，在定點技術上略有差異：

(1)對于高阻故障的定點，由于故障的阻抗較高，探投測時施加的沖擊電壓較高，故障點才會發生閃絡放電，放電聲和由此而產生的沖擊振動波一般說來都比較大，較便于收聽、分析和辨別。

(2)對于低阻故障的定點，由于這類故障電陽小，因此故障點的放電間隙也小，致使施加的沖擊高壓在不很高的情況下，故障點便發生閃絡放電。這時因閃絡放電而產生的沖擊振動波也小，再加上現場其他因素的干擾，放電聲往往不易分辨甚至聽不到放電聲。這時可控制沖擊電壓的高低，并通過加大貯能電容器的電容量，增強放電強度從而獲得較強、較大的放電聲，便于收聽、分析和判斷故障點的精確位置。

(3)對于開路故障的定點，是在故障相的一端加沖擊高壓，而故障相的另一端用另外兩相和電纜鉛包連接后充分接地，然后利用定點儀在粗測范圍內進行定點。因開路故障類似于高阻故障，其定點方法與高阻故障的定點方法相同。

如果故障點就在測試端附近，這時故障點的放電聲會被球隙的放電聲所淹沒，因而不易被測聽到。當遇到這種情況時，可以將球間隙放到遠離測試端的另一端，并通過已知的正常相對故障相加電壓，從而達到故障相閃絡放電的目的。這時因串入回路的球間隙遠離測試端，因此故障點的放電聲就比較容易監聽到。
