如何選擇絕緣電阻表的電壓和量程

如果有關規程沒有特殊規定，各種電壓等級的電氣設備在測試絕緣電阻時應按下列規定選用絕緣電阻表的電壓等級和絕緣電阻量程。

100V以下電氣設備選用250V、量程50MΩ及以上的絕緣電阻表。

100V以下至500V電氣設備選用500V、量程100MΩ及以上的絕緣電阻表。

500V以上至3KV電氣設備選用1000V、量程2000MΩ及以上的絕緣電阻表。

3KV以上至10KV電氣設備選用2500V、量程10000MΩ及以上的絕緣電阻表。

10KV及以上的電氣設備選用2500V或5000V、量程10000MΩ及以上的絕緣電阻表。

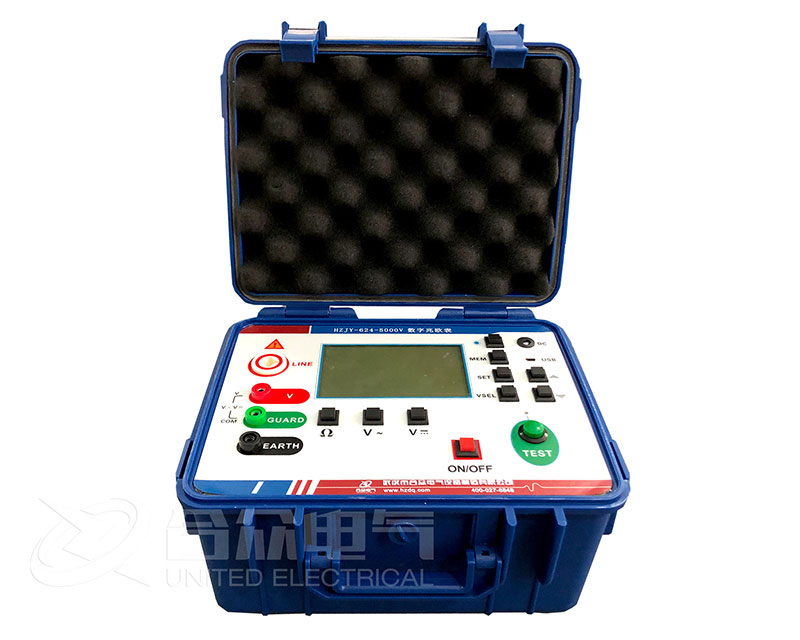

測量絕緣電阻一般使用絕緣電阻表，絕緣電阻表的輸出電壓通常有250V、500V、1000V、2500V、5000V和10000V等多種，也有可連續改變輸出電壓的。

應按照《電氣設備預防性試驗規程》的有關規定選用適當的電壓。

對水內冷發電機采用專用兆歐表測量絕緣電阻。

絕緣電阻表的容量即最大輸出電流值，一般可將絕緣電阻表(兩端輸出)經毫安表短路后測得，因此也稱之為絕緣電阻表的輸出短路電流值。

絕緣電阻表的容量對吸收比和極化指數測量有一定的影響。測量吸收比和極化指數時應盡量采用大容量的兆歐表，即選用最大輸出電流1mA及以上的兆歐表，以得到較準確的測量結果。

極化指數測量時，絕緣電阻表短路電流不應低選用兆歐表時應注意負載特性的影響在測試絕緣電阻時，如果被試品的絕緣電阻合格范圍要求十分嚴格，則應選用負載特性較好的絕緣電阻表，以免由于絕緣電阻表的容量太小、負載特性太差，使測量結果誤差太大而造成誤判斷。

對有介質吸收現象的發電機、電動機和變壓器等設備，絕緣電阻值、吸收比值和極化指數隨兆歐表電壓高低而變化。因此歷次試驗應選用相同特性的絕緣電阻表。對二次回路或低壓配電裝置及電力布線測量絕緣電阻，并兼有進行直流耐壓試驗的目的時，可選用2500V兆歐表。由于低壓裝置的絕緣電阻一般較低(1~20MΩ)，兆歐表輸出電壓因受負載特性影響，實際端電壓并不高。用2500V兆歐表代替直流耐壓試驗時，應考慮到低絕緣電阻時端電壓降低的因素。
