智能互感器測試儀的四端法接線，阻抗R的測量電路應采用圖22的接線方法，測量電壓的電壓表必須單獨用導線從R兩端連線才能精確測量R的電壓值V。因R兩端是采用4根導線接線，故稱為4端法接線。圖23的接線方法是錯誤的。

  采用HZTC-412 測量互感器的電阻、變比、勵磁時，需采用4端法接線，如圖24。

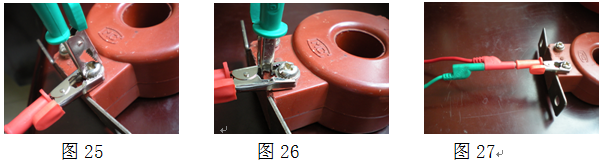

  四端法接線必須注意被測繞組的端子接法。圖25的接法是正確接法，圖26、27均是錯誤接法。
