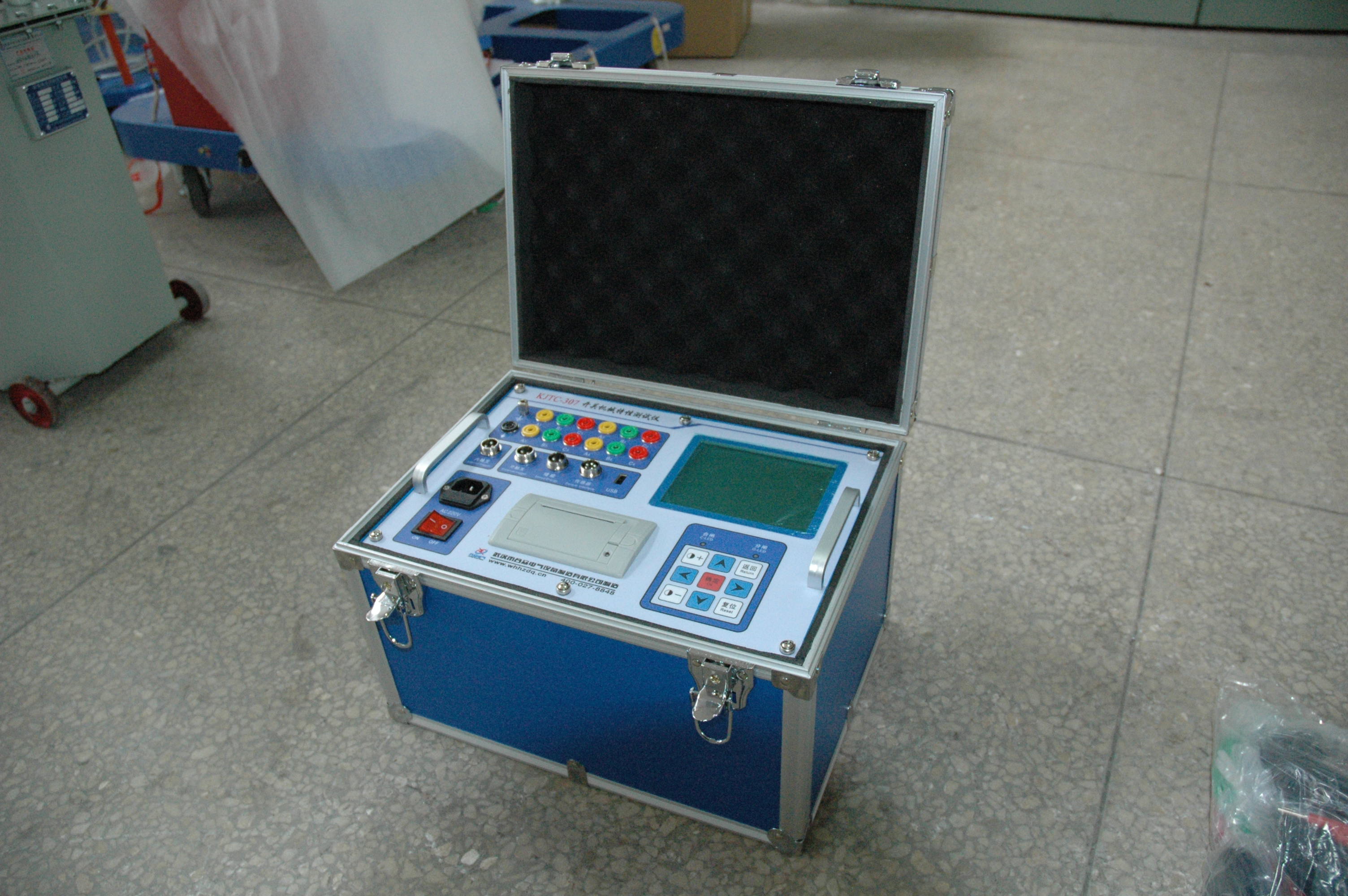

電力測試設備一般都有很多按鍵，目前操作起來也很便利，多數能實現一鍵自動操作，非常智能好用。即使在一些需要手動操作的步驟，也有很多操作提示，下面來看合眾電氣專家介紹，開關機械特性測試儀的操作提示。
  操作提示：

  進入“速度分析”界面，在“時間－行程”曲線上有實線、虛線兩根坐標豎線，虛線在A通道的剛分剛合點上，實線為剛分剛合速度的定義點，屏幕左上角為兩根坐標線與行程曲線上相交的坐標值。橫坐標為時間，縱坐標為開關動觸頭在此刻下的行程位置點，實線可左右移動，移動時坐標點會實時變化，虛線不能移動。

  按  或   鍵可以將實線和虛線進行切換。

  “S＝XX.Xmm”為行程曲線上兩個坐標點的縱坐標之差。

  “t＝XX.Xms”為行程曲線上兩個坐標點的橫坐標之差。

  “V＝XX.XXm/s”為此兩點縱坐標差與橫坐標差之比值，即動觸頭在此兩點之間的平均速度。如果我們按開關廠家的剛分剛合速度定義設定此兩點。那么V即為所測的剛分剛合速度。

  當然，左右移動兩根坐標線到相應位置，查看兩坐標點的縱坐標之差，可以看到開距、超行程、過沖過程、反彈幅值等數據。在曲線上還可以看到動觸頭的起始運動時刻點等一系列“綜合數據表格”中沒有顯示的數據，供分析用。

  本文是開關機械特性測試儀的操作提示，如果需要更多電力測試設備，請在線聯系我們客服。
