電力測試設備接線是一門學問，合眾電氣技術工程師介紹，全自動變比組別測試儀接線方法設置。

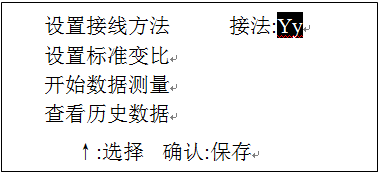

  接法設置，進入接線方法設置后，液晶屏顯示如下

  此時按“↑”鍵選擇接法

  按“確認”鍵保存接法，返回主菜單

  設置標準變比，進入標準變比設置后，液晶屏顯示如下

  此時按“ → ”鍵選擇數據位，選中的數據反向顯示

  按“↑”“↓”鍵修改數據。

  選中數字后，按“↑”“↓”鍵，數字由0到9循環變換，如果是第一位，數字只能由1到9循環變化，不會出現0 。

  選中小數點后，按“↑”“↓”鍵，小數點循環移動。

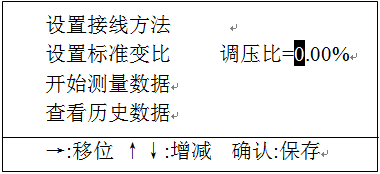

  按“確認”鍵保存變比后，液晶屏顯示如下
  調壓比的設置方法和標準變比的設置方法相同。

  按“確認”鍵保存調壓比后，返回主菜單

  注意：設置的標準變比為線電壓之比，與QJ35電橋不同，不需要換算！

  變比調壓比設置實例

  例1. 變壓器的電參數為

  接法：Yy

  電壓比：10000V±5×5%/400V

  接法設為：Yy

  標準變比設為：10000/400=25

  調壓比設為： 5.00%

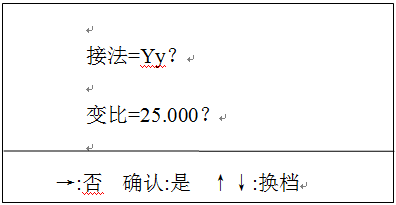

  選擇“開始數據測量”，按“確認”鍵后，顯示如下
  每按“↑”鍵一次，變比增加25.000×5%,即1.25。每按“↓”鍵一次，變比減少1.25。新的標準變比直接顯示在屏上，按確認鍵，即可測量出結果。

  以上是全自動變比組別測試儀接線方法設置，如果需要更多電力測試設備，請聯系在線客服。
