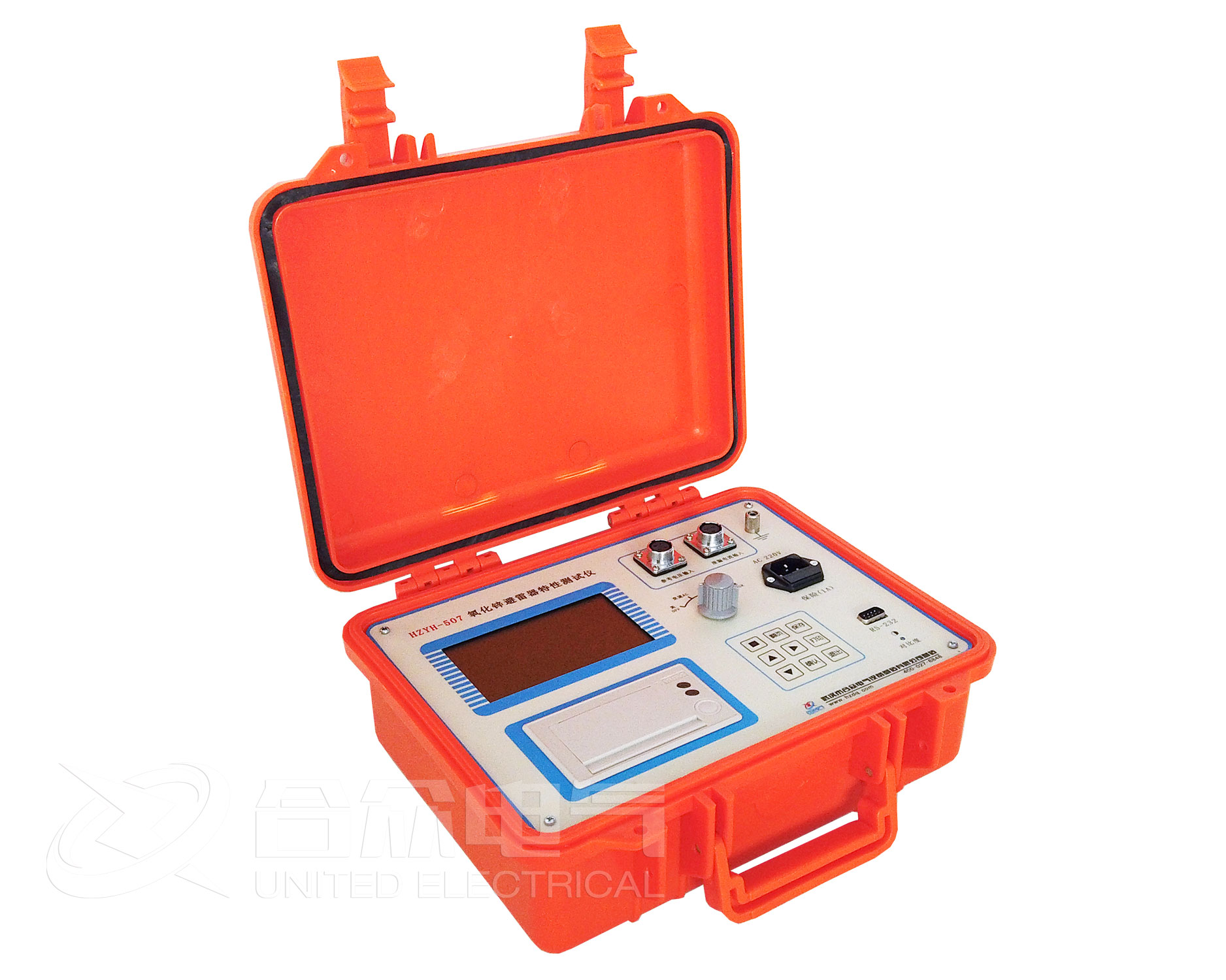

氧化鋅避雷器測試儀，用于檢查10kV及以下電力系統用：無間隙金屬氧化物避雷器(MOA)閥片間接觸不良的內部缺陷(可在一定范圍內替代局放儀)，測量MOA的直流參考電壓(U1mA)和0.75U1mA下的泄漏電流(Id)。

  按一下氧化鋅避雷器測試儀檢測鈕，便啟動直流高壓電源，由程序控制器從FL上采樣，產生1mA的恒流通過MOA，經FY自動測量U1mA值，然后又由程序控制器發出指令，產生0.75U1mA的恒定電壓加在MOA避雷器上上，進而從FL上測得流過MOA避雷器的電流Id。此兩值U1mA和Id以LED數碼分別顯示在兩塊表頭上，并可長時間保存，以便讀數。最后，氧化鋅避雷器測試儀程序控制器關閉直流高壓電源，自動放電，發出安全指示，氧化鋅避雷器測試儀測試完畢。

  氧化鋅避雷器測試儀安全操作規程：

  1、試驗前，將氧化鋅避雷器測試儀外殼牢固接地。

  2、接試品：將避雷器的一端插入氧化鋅避雷器測試儀高壓(H端)座內，另一端用低壓線與L端夾住。或者用插頭將高壓引線引出機外接試品，但必須保證高壓引線對地有足夠的絕緣度。

  3、接通電源，按下電源開關，按下檢測按鈕，內部自檢后報警燈亮，放電燈亮，兩塊表頭指示值為零(±1個字)。

  4、復位：按一下復位鈕，報警燈滅，氧化鋅避雷器測試儀進入檢測待機狀態。

  5、檢測：按下檢測鈕約1秒鐘后松開，氧化鋅避雷器測試儀便自動完成MOA的全部檢測項目，其結果顯示如下：

  ①如果報警燈亮，表明MOA內部有接觸不良缺陷，或者是外部接線不牢。待放電燈亮后，檢查外部接線，或更換試品后按一下復位鈕，進行下一次檢測。 .

  ②如果報警燈不亮，表明MOA內部接觸良好，氧化鋅避雷器測試儀自動轉入測量UlmA和Id并將檢測結果分別記憶顯示在兩塊表頭上，待放電燈亮后，檢測結束，拆除試驗接線或更換試品進行下一次檢測。

  ③連續檢測，按照氧化鋅避雷器測試儀測試規程重復步驟5即可。
