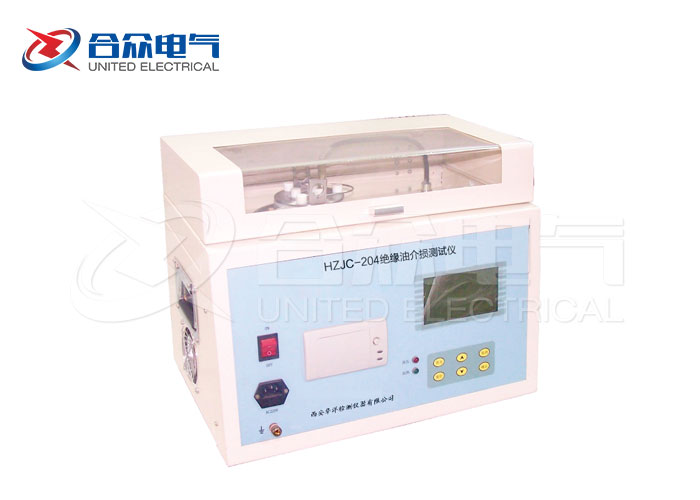

我們都知道絕緣油介質損耗測試儀（簡稱：絕緣油介損測試儀）是極其常見的電力測試設備，測量絕緣油的介損值也是很重要的，那么絕緣油介質損耗測試儀的工作原理是什么，來看武漢合眾電氣專家的詳細且專業的解釋。

  u加熱
  儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。

  高頻感應爐加熱避免了發熱塊加熱不均勻的現象。

  u控溫

  在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出最佳PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。

  u介損測量

  試驗電壓同時加在儀器內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣，將數字信號送DSP（數字信號處理器），DSP對其進行濾波、FFT等運算后計算出tgδ、C x  、ε等參數，送主控CPU。

  u體積電阻率測量

  直流高壓試驗電壓加在油杯加壓極上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后送進AD采樣，將數字信號送DSP（數字信號處理器），DSP對其信號進行處理，計算出Rx、ρ等參數，送主控CPU。

  以上是絕緣油介質損耗測試儀的工作原理，如果需要電力測試設備，請在線聯系我們客服，我們將安排專業的業務人員和您溝通交流。
