在電力系統中，三倍頻電源發生器主要是用于對電力變壓器、電壓互感器進行縱絕緣的倍頻耐壓試驗，通過多倍頻發生器的試驗結果可以考量變壓器、互感器內部繞組的絕緣情況，相比于主絕緣的試驗目的是有所區分，所以，我們在測試互感器，變壓器的感應耐壓時，三倍頻電源發生器的縱絕緣試驗結果不能代表主絕緣試驗的結果。

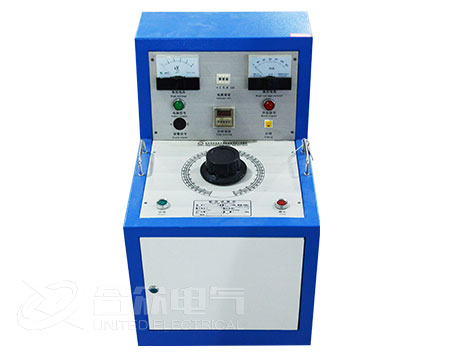

  三倍頻電源發生器有分體和一體兩種類型，當設計容量大于15KVA時，三倍頻電源發生器進行外置，減輕單個體積重量和便攜性，互感器的感應耐壓為例說一下試驗方法，首先將電壓互感器的高壓尾接地，然后將二次端的尾端也接地，將三倍頻發生器的輸出線接入電壓互感器的二次繞組(1a，1n)，通過調節輸出電壓即可實現倍頻耐壓的測量，倍頻耐壓取出廠試驗的80%;您也可以參考其他的相關標準，相比多倍頻(200Hz)發生器試驗方法完全相同，不同的是多倍頻采用的是電子調頻，簡單，輕便。

  三倍頻電源發生器測量縱絕緣的方法，根據互感器、變壓器內部結構原理，在額定頻率和額定電壓下，鐵芯接近飽和狀態，若果采用用工頻(50Hz)的電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，會使互感器的勵磁電流會急劇變大，引起磁回路發生過熱和噪聲及振動現象，嚴重時可以影響繞組的移位、變形等，但為了實施測試的目的，可以通過改變輸入頻率，達到大于額定電壓的試驗電壓，又不使鐵芯飽和的試驗要求，那么，多倍頻發生器或者是三倍頻發生器都可以滿足這種測試需求。

  三倍頻電源發生器接線注意事項：

  無論是三倍頻電源發生器還是多倍頻發生器在試驗時，一定要將地線接好，并保證節點連接良好，否則在試驗的過程中容易產生浮點電壓，波形不穩定等其他因素，有可能危害到您的安全和影響三倍頻電源發生器的正常工況。
