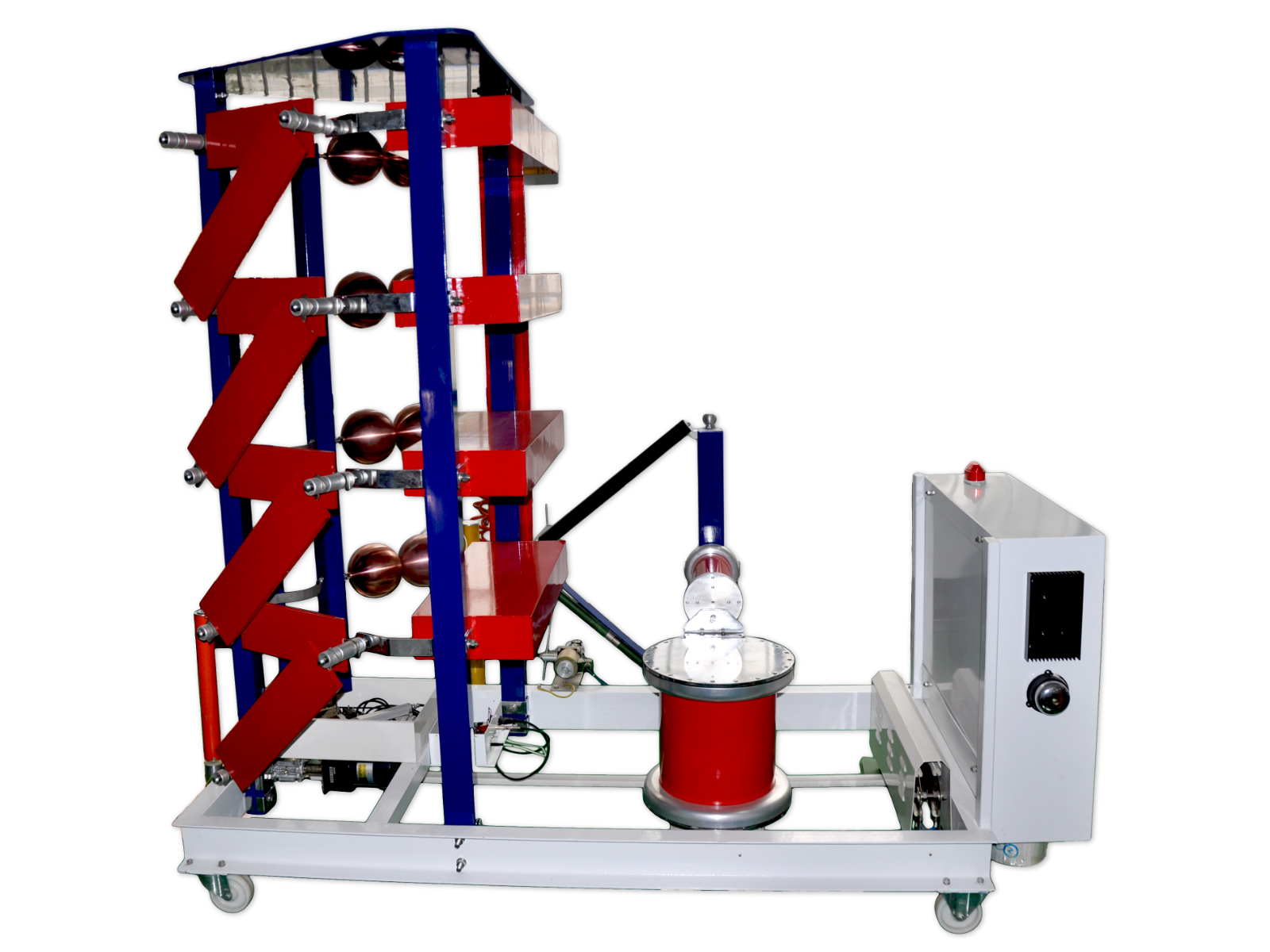

沖擊電壓發生器是需要使用沖擊電壓情況下必須的儀器，下面來和武漢合眾電氣來看看沖擊電壓發生器的控制系統。

  采用基于PLC技術的控制系統為沖擊電壓發生器提供各種控制，完全滿足沖擊試驗的各種控制功能。控制系統由控制柜（帶有輔助操作單元）和主操作單元兩部分組成，控制柜安裝在發生器底部直流充電電源旁，主操作單元安裝在控制室內，兩者連接采用兩芯光纜，其控制連線如下圖所示。
  沖擊電壓發生器控制系統技術參數

  充電電壓：整定范圍 0~100.0kV

  工作范圍 20.0~100.0kV

  整定偏差 ≤±1%

  不穩定度 ≤±1%

  整定分辨0.1kV

  充電時間：整定范圍 30~180s

  整定分辨 1s

  報警時延 2s

  加壓次數：整定范圍 1~999

  保護設定：過流保護值 可設定

  過壓保護值 可設定

  動態充電保護 可選擇

  靜態充電保護 可設定

  觸發脈沖 大于15kV，上升時間小于100ns，極性可切換

  輸出沖擊穩定性： 大于99%

  以上是沖擊電壓發生器的內容，如果對儀器有需要的，可以在線咨詢我們。
