上一期我們講了局部放電檢測儀的工作原理，我們都知道電氣設備產生局部放電時，會產生電磁波，電磁波在向外傳播時會生成一個暫態的對地電壓信號。這個信號的大小與局部放電的激烈程度及放電點的遠近有直接關系。可以利用專門的探測器進行檢測，這種探測器就是局部放電檢測儀。

  那么局部放電檢測儀怎么使用呢，下面來和武漢合眾電氣一起來看看，局部放電檢測儀的面板結構說明。

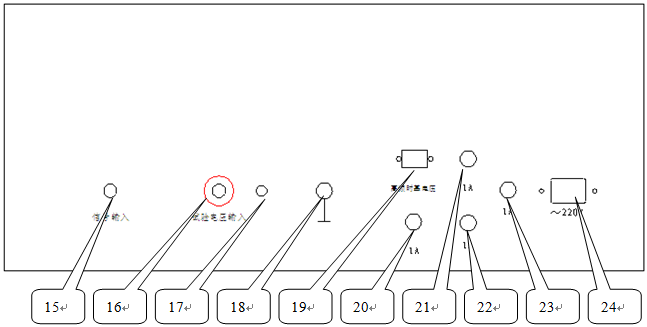

  本儀器為標準機箱結構，儀器分前、后面板兩部分，各調節元件的位置及功能見下圖說明。

  1、示波屏                     2、3位半數字表，顯示放電量讀數

  3、USB接口                   4、3位半數字表，顯示試驗電壓讀數。

  5、電源開關                   6、放大器增益粗調

  7、放大器增益細調             8、頻帶高端選擇

  9、頻帶低端選擇               10、窗位置調節

  11、窗寬調節                  12、右窗通斷

  13、左窗通斷                  14、時基選擇

  15、信號輸入插座              16、試驗電壓輸入插座

  17、試驗電壓調節電位器        18、接地螺栓

  19、高頻時基電壓輸入插座      20、電源保險絲

  21、電源保險絲                22、電源保險絲

  23、主電源保險絲              24、主電源插座

  以上是對局部放電檢測儀面板結構的介紹，如果有什么問題不懂，可以咨詢我們。
