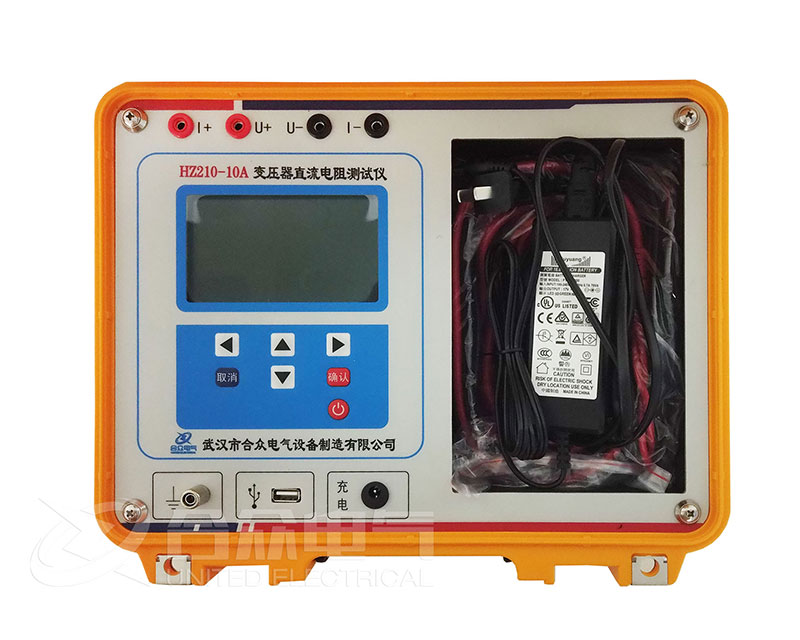

直流電阻測試儀的面板布局，包括打印機、液晶顯示器、鍵盤、電源插座和電源開關以及接線端子、接地端子。

  直流電阻測試儀面板介紹及說明

  1、輸出部分：

  輸入輸出接線端子如上圖所示，共4只接線柱，其中外側兩只紅色接線柱為電流輸出，內側兩只接線柱為測量電壓采樣輸入。

  2、顯示、控制部分：

  液晶顯示器和鍵盤組件組成的顯示控制部分，其中顯示器為點陣式液晶顯示屏，用于顯示操作提示、測量結果、以及指示顯示屏下部4個多功能按鍵的用途。左側的“復位”鍵可使儀器在出現死機或從菜單退出時直接返回到初始狀態。

  最右側的小孔為顯示器對比度調節孔，在顯示器出現顯示圖形對比度過深或過淺，影響閱讀效果時，可以用小型“一”字改錐進行適當調節。

  3、打印部分：

  直流電阻測試儀提供的是16行微型面板式打印機，使用壽命長、打印速度快、更換打印紙和色帶容易，無須其他維護和保養。整機電源接通后打印機右下角指示燈亮，表示打印機處于待機狀態，測試中或測試完畢后根據顯示提示按下打印鍵就可打印出數據。
