抗干擾異頻介損測試儀為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為45Hz或55Hz，55Hz或65Hz，47.5或52.5HZ，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

  抗干擾異頻介損測試儀工作原理

  在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。

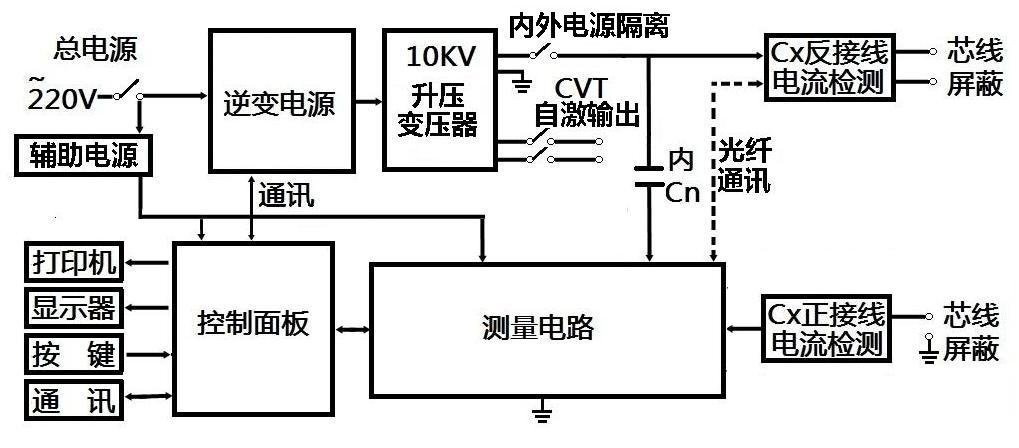

  抗干擾異頻介損測試儀測量線路包括一標準回路(Cn)和一被試回路(Cx)，如圖所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。

  抗干擾異頻介損測試儀，內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。

  抗干擾異頻介損測試儀特點：

  1、由于采用了變頻技術能保證在強電場干擾下準確測量。

  2、本儀器采用中文菜單操作，微機自動完成全過程的測量。

  3、該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量。

  4、抗干擾異頻介損測試儀可用正、反接線方法測量不接地或直接接地的高壓電器設備。同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。

  5、抗干擾異頻介損測試儀內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施，試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。

  6、可測CVT式互感器。
