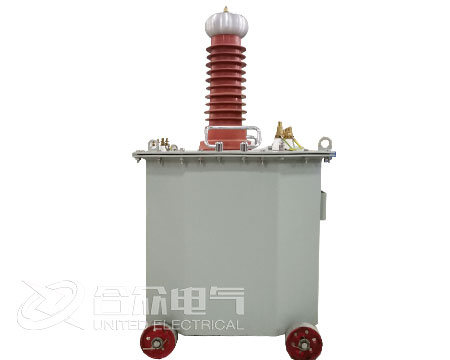

油浸式試驗變壓器，是一種新型高壓測試設備，采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。油浸式試驗變壓器的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。油浸試驗變壓器在使用時需要嚴格按照高電壓的操作規程，接下來總結了油浸試驗變壓器使用注意事項分享給大家。

  一、試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈，嚴防將試驗電壓加到有人工作的部位上去。

  二、接好試驗裝置的接線后，應復查無誤后才可加壓，特別注意檢查高壓設備及引線與地、與操作人員工安全距離，被試品的外殼是否可靠接地，嚴格按照規定規范進行試驗。

  三、油浸式試驗變壓器在對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表，必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。

  四、油浸式試驗變壓器的試驗過程，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。

  按照您所進行的試驗接好工作線路。油浸試試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓的高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。

  五、接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。

  六、試驗過程中如發現測量?jī)x表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

  七、 試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。

  八、不得超過額定參數使用。

  油浸式試驗變壓器，除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。
